Завершённый комплект конструкторской разработки Rev.A

Радиотехника-101

Комплексная модернизация усилителя U101-R50: функциональная архитектура, реальные электрические решения, одиннадцать печатных плат, прошивка управления и трёхуровневая сборочная компоновка.

Схемотехника

Зафиксированы сигнальные цепи, питание, управление, защита акустики и безопасные состояния.

11 печатных плат

Выполнены компоновка, трассировка, монтажные чертежи, медные слои и проверка DRC для Rev.A.

Управление

Подготовлена прошивка контроллера для входов, Direct, mute, дисплея и защитных последовательностей.

Сборка

Разработаны трёхуровневая компоновка, жгуты и безопасная маршрутная карта ввода в эксплуатацию.

Реальный фрагмент схемы AMP50 проекта Радиотехника-101

Реальная схема AMP50

Публичный фрагмент показывает один канал оконечного усилителя Rev.A на TDA7294V: входную развязку, обратную связь, выходной узел и питание ±26…27 В. Номиналы и связи перенесены из проектной документации.

Полная схема включает питание, предварительный усилитель, селектор входов, контроль, релейную защиту и вспомогательные узлы — они намеренно не публикуются целиком.

Реальные платы Rev.A

Ниже — уменьшенные публичные превью из рабочего комплекта: медный слой AMP50 и монтажный чертёж стереопредусилителя PREAMP. Производственный масштаб, исходные SVG, сверловка, netlist и остальные платы не публикуются.

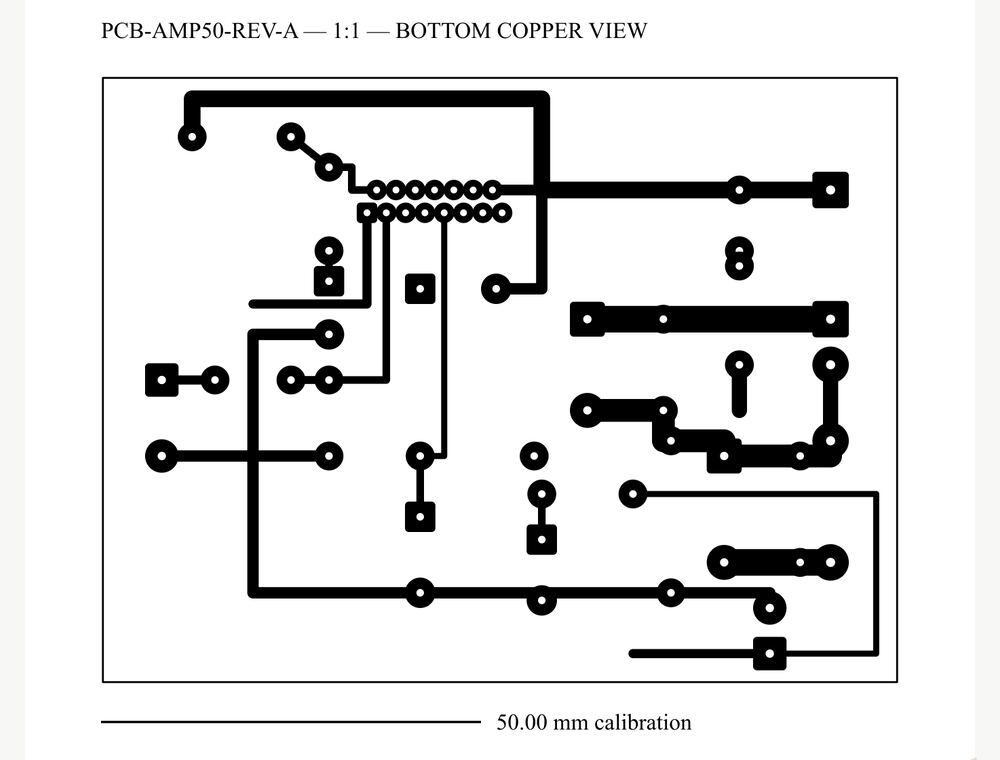

Медный слой платы AMP50 Rev.A

PCB-AMP50 Rev.A

Одноканальная плата оконечного усилителя 50 Вт.

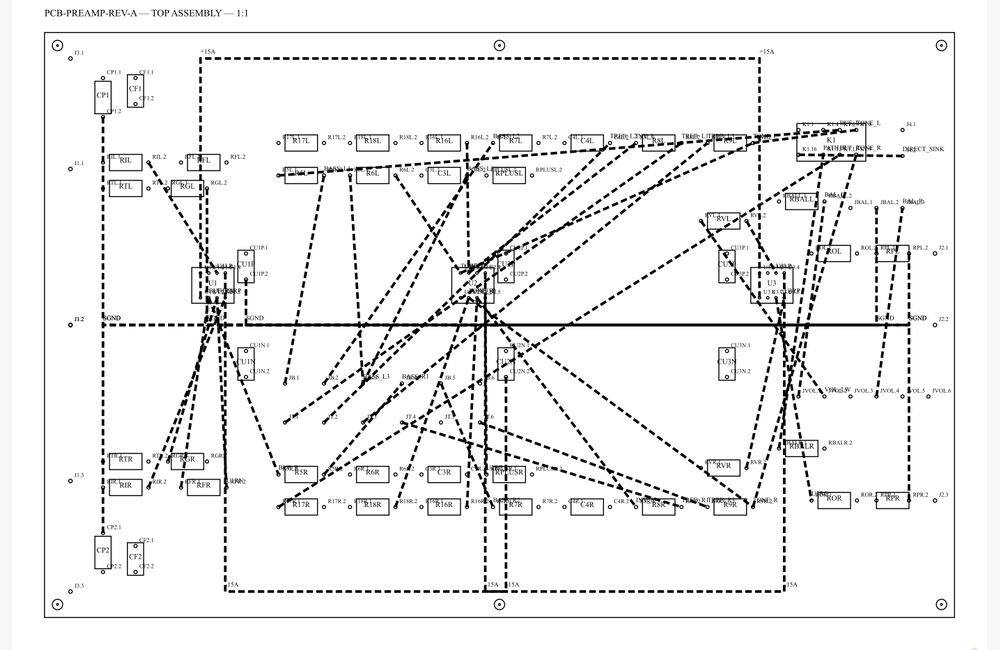

Монтажный чертёж PREAMP Rev.A

PCB-PREAMP Rev.A

Стереопредусилитель с Baxandall, Direct, Balance и Volume.

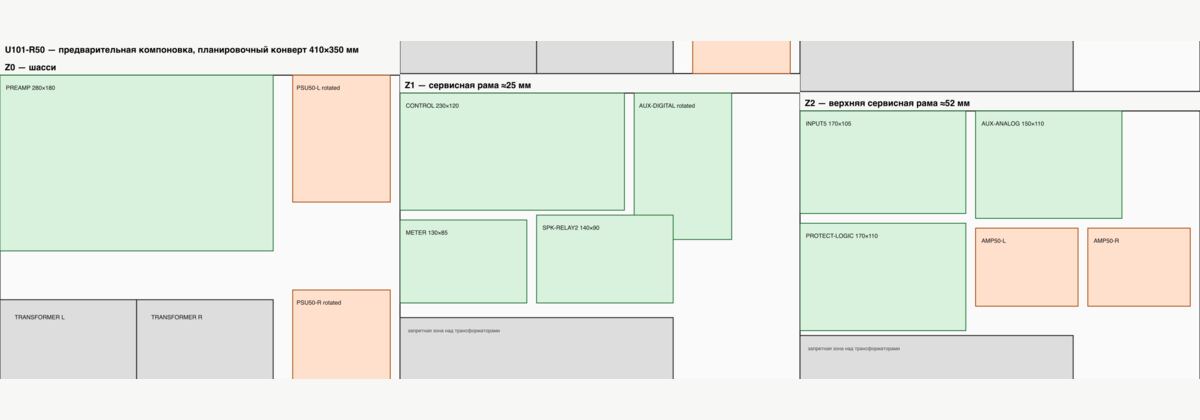

Трёхуровневая компоновка сборки U101-R50

Сборочная компоновка

Реальная планировка разделяет шасси Z0, сервисную раму Z1 и верхнюю раму Z2. Учтены трансформаторы, зоны силовых плат, аналоговый тракт, управление, радиаторы и запретные зоны над источниками питания.

Архив также содержит маршрут сборки и первого запуска, но этот документ на сайте не публикуется.

Что подготовлено

  • архитектура и электрическая документация узлов;
  • Rev.A для одиннадцати печатных плат;
  • BOM, позиционные перечни и проверочные netlist;
  • прошивка контроллера и отчёт сборки;
  • жгуты, механическая компоновка и маршрут сборки;
  • процедуры стендовой проверки и безопасного первого запуска.
Публичная версия проекта

Опубликованы только отобранные уменьшенные фрагменты. Исходные схемы, SVG плат, сверловка, спецификации, прошивка и полный производственный комплект остаются закрытыми.

Результат

Проект «Радиотехника-101» доведён до выпуска конструкторского комплекта Rev.A: схемы зафиксированы, платы разведены и проверены по DRC, подготовлены прошивка, механика и безопасный маршрут сборки. Аппаратная приёмка конкретного экземпляра является следующим отдельным этапом и на этой странице не заявляется.
